諸岡 MST-2200VDR 走行モーターホース

[ Google AdSense ]


      Reference Photo

走行モーター部（参考写真）
※機種・メーカーにより配置は異なります。参考としてご確認ください。

▸ ホースの長さについて

※ ホースの長さ(L)は口金具を含めた長さです。

Hose Data

走行モーターホース

Travel Motor Hose

ホース圧力・サイズ	長さ	金具①	金具②
350K-25	2160mm	1005-25 (住友理工：5)	HSF90-2016

▸ NOTES / 備考

金具 1005-25 ＝古河メスインチ

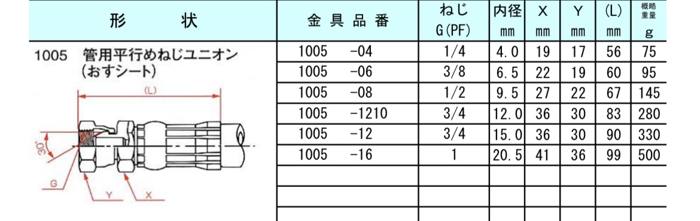

▸ 金具規格表 / Fitting Spec

※ 管用平行めねじユニオン（おすシート）1005シリーズ規格表

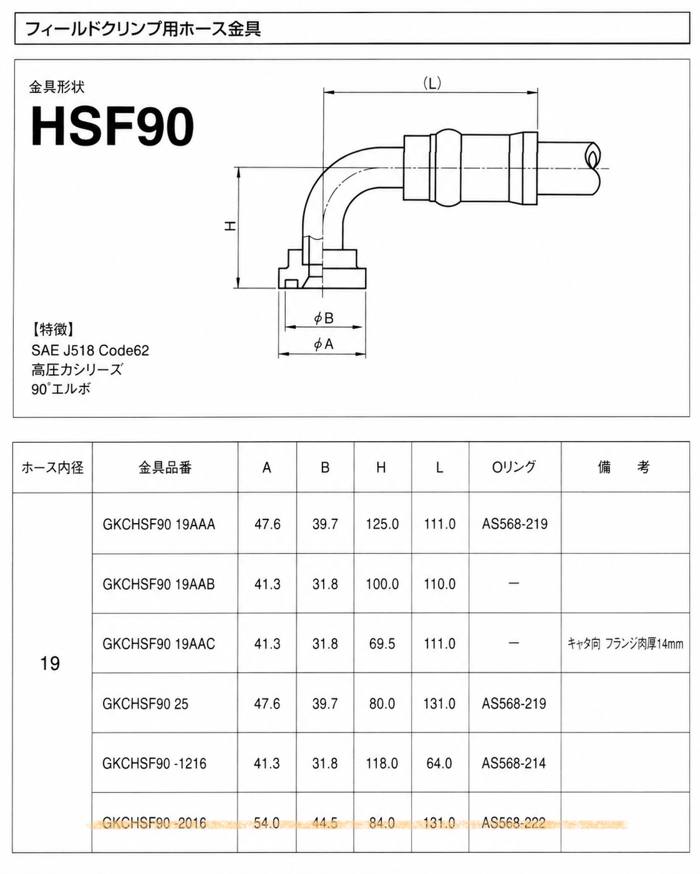

▸ HSF90 金具規格表 / Fitting Spec

※ フィールドクリンプ用ホース金具 HSF90（SAE J518 Code62・高圧力シリーズ・90°エルボ）規格表

⚠ ご利用にあたって
掲載情報は参考データです。作業・発注の際は必ずメーカー純正パーツリストおよび専門業者にご確認ください。年式・仕様変更により型番が異なる場合があります。
